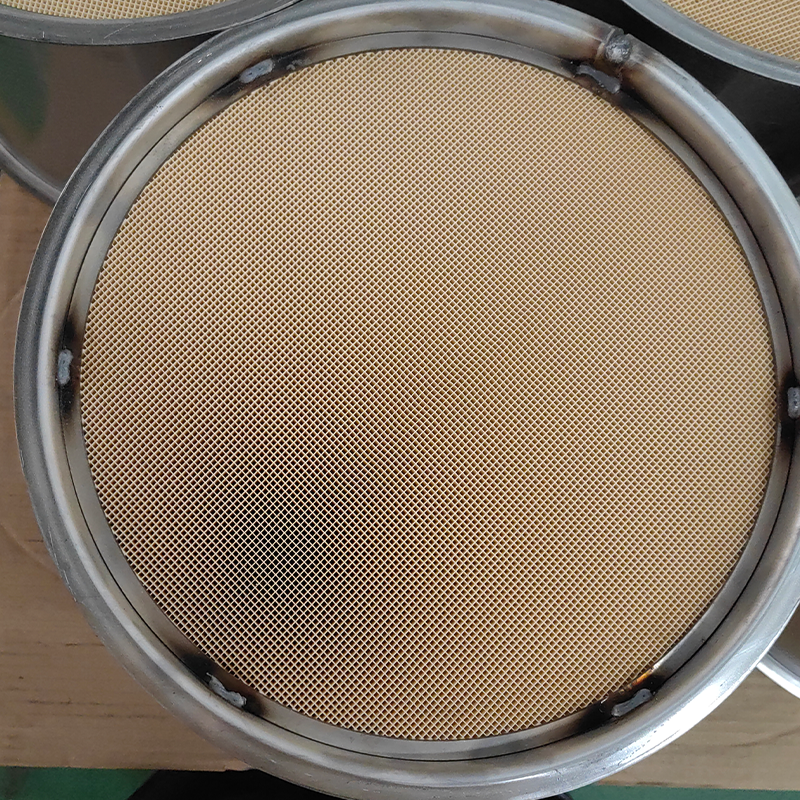

Zváraný kus trojcestného katalyzátora (TWC).

Zváraná zostava trojcestného katalyzátora (TWC) je jedným zo základných komponentov automobilového výfukového systému a jeho výrobný proces a kvalita priamo ovplyvňujú emisný výkon, bezpečnosť a životnosť vozidla.

1.Čo je to zváraná zostava TWC?
TWC zváraná zostava nie je jeden komponent, ale integrovaný modul zložený z viacerých kovových častí spojených dohromady zváracími procesmi. Jeho hlavným účelom je poskytnúť stabilné a efektívne bývanie a inštalačné prostredie pre katalyzátory z drahých kovov (platina, paládium, ródium).
Typická zváraná zostava TWC sa zvyčajne skladá z nasledujúcich prvkov:
(1) Obal katalyzátora: Typicky dvojvrstvová štruktúra, v ktorej vnútorná vrstva drží katalyzátorový substrát, zatiaľ čo vonkajšia vrstva funguje ako tepelný štít, ktorý poskytuje izoláciu a ochranu.
(2) Katalyzátorový substrát: Obvykle voštinový keramický alebo kovový nosič potiahnutý katalytickým materiálom.
(3) Rohož: Napučiavacia podložka umiestnená medzi substrátom a plášťom na zaistenie fixácie, tlmenia a utesnenia, ktorá zabraňuje poškodeniu substrátu a úniku výfukových plynov.
(4) Vstupné/výstupné potrubie: Rúry, ktoré spájajú výfukové potrubie motora s tlmičom výfuku.
(5) Hlavy kyslíkových senzorov: Základy používané na inštaláciu predných a po prúdových kyslíkových senzorov.
(6)Závesy/konzoly: Komponenty používané na pripevnenie celej zostavy katalyzátora k podvozku vozidla.
Tieto komponenty sú navzájom zvarené, aby vytvorili kompletnú TWC zváranú zostavu.

2. Hlavné procesy zvárania
Vzhľadom na špecifické materiály používané v zostavách TWC (väčšinou nehrdzavejúce ocele) a ich prísne požiadavky patria medzi bežne používané procesy zvárania:
(1) Zváranie v ochrannej atmosfére plynu
Zváranie MIG/MAG: Najpoužívanejšia metóda zvárania vyznačujúca sa vysokou účinnosťou a silnou prispôsobivosťou. Pulzný MIG sa často používa na získanie čistejších zvarov s nízkym rozstrekom. Je vhodný na škrupinové pozdĺžne švy, obvodové švy a zváranie konzol.
Zváranie TIG: Poskytuje vysokú kvalitu zvaru a dobrý vzhľad, ale je menej efektívne. Typicky sa používa pre tenké plechové spoje a výstupky kyslíkových senzorov, kde sú požiadavky na tesnenie a vzhľad vysoké.
(2) Laserové zváranie
Výhody: Nízky tepelný príkon, minimálna deformácia, vysoká rýchlosť zvárania, vysoký pomer hĺbok k šírke a vysoká schopnosť automatizácie.
Použitie: Stále častejšie sa používa na zváranie pozdĺžnym švom TWC plášťa, ktoré slúži ako alternatíva k tradičným procesom MIG na dosiahnutie vyššej produktivity a kvality zvaru.
(3) Plazmové zváranie
Podobne ako laserové zváranie je to metóda zvárania s vysokou energetickou hustotou a môže byť použitá ako alternatívne riešenie v určitých aplikáciách.
(4) Odporové bodové zváranie
Používa sa hlavne na neutesnené doplnky, ako sú konzoly a vešiaky.

3.Technické výzvy a základné požiadavky
(1) Vzduchotesnosť: Najzákladnejšia a najkritickejšia požiadavka. Akýkoľvek malý únik môže mať za následok:
Nadmerné emisie: Neupravené výfukové plyny unikajúce priamo do atmosféry.
Nesprávne signály kyslíkového senzora: Ovplyvňujú riadenie pomeru vzduch-palivo, čo spôsobuje zvýšenú spotrebu paliva a znížený výkon motora.
Hluk: Vytvára zreteľný „syčivý“ zvuk úniku.
(2) Kontrola tepelnej deformácie: Teplo zvárania môže spôsobiť deformáciu tenkostenných škrupín. Nadmerná deformácia môže ovplyvniť montáž alebo viesť k nerovnomernému tlaku rohože a poškodiť keramický substrát. Na kontrolu skreslenia sú potrebné správne prípravky, postupnosť zvárania a parametre procesu.
(3) Zvárajte odolnosť voči vysokej teplote a korózii:
Prevádzkové teploty TWC môžu dosiahnuť až 1000 °C, čo si vyžaduje zvary, aby odolali dlhodobej tepelnej únave a oxidácii.
Výfukové plyny obsahujú korozívne prvky, ako je síra a chlór, takže zvary musia zodpovedať koróznej odolnosti základného kovu.
(4) Predchádzanie teplotným šokom na substrát:
Keramické podklady sú veľmi citlivé na náhle zmeny teploty. Nadmerný alebo koncentrovaný prívod tepla počas zvárania môže spôsobiť mikrotrhliny alebo zlomenie. Vyžaduje sa prísna kontrola prívodu tepla a rýchlosti chladenia.
(5) Kompatibilita materiálov:
Komponenty TWC bežne používajú špeciálne nehrdzavejúce ocele (napríklad 409L, 439, 441). Prídavné materiály musia zodpovedať vlastnostiam základného kovu, aby sa zabezpečila mechanická pevnosť zvaru a odolnosť proti korózii.

4. Kontrola a inšpekcia kvality
Na zabezpečenie spoľahlivosti zváraných zostáv TWC sa počas výroby vykonávajú prísne kontroly:
(1) In-line vizuálna kontrola: Automatizované kamerové systémy kontrolujú vzhľad zvaru na podrezanie, rozstrek, konkávnosť a iné chyby.
(2) Testovanie vzduchotesnosti:
Héliová hmotnostná spektrometria: Poskytuje vysoko presnú detekciu netesností a zvyčajne sa používa na laboratórne testovanie alebo odber vzoriek.
Metóda poklesu tlaku: Bežnejšie sa používa na výrobných linkách natlakovaním zostavy a monitorovaním zmien tlaku na určenie úniku.
(3) Rozmerová kontrola: Vykonáva sa pomocou meradiel alebo CMM, aby sa zabezpečilo, že kľúčové inštalačné rozmery sú v súlade s konštrukčnými špecifikáciami.
(4) Nedeštruktívne testovanie:
Röntgenová kontrola: Používa sa na detekciu vnútorných defektov zvaru, ako je pórovitosť, inklúzia trosky alebo neúplná penetrácia.
(5) Deštruktívne testovanie:
Metalografická analýza: Rezanie a skúmanie mikroštruktúry zvaru na posúdenie kvality zvaru.
Mechanické testovanie: Hodnotenie pevnosti zvaru, húževnatosti a súvisiacich mechanických vlastností.

5. Vývojové trendy
(1) Automatizácia a inteligencia: Rozsiahle používanie zváracích robotov a automatizovaných liniek zlepšuje efektivitu a konzistenciu. Integrácia strojového videnia a senzorov umožňuje monitorovanie v reálnom čase a adaptívne riadenie zvárania.
(2) Ľahký a kompaktný dizajn: Prijatie tenších vysokovýkonných nehrdzavejúcich ocelí a optimalizované konštrukčné návrhy na zníženie hmotnosti a šetrenie miesta.
(3)Nové technológie zvárania: Zvyšujúce sa používanie laserového zvárania a hybridného zvárania laserom a oblúkom pre vyššiu účinnosť a kvalitu.
(4)Modulárny dizajn: Integrácia TWC s GPF, tlmičmi výfuku a ďalšími komponentmi do jednej zváranej jednotky, ktorá vytvára komplexnejšie moduly dodatočnej úpravy výfukových plynov.
