Voštinový substrát DPF katalyzátor

Pracovný princíp DPF: Filtrácia a regenerácia
Pochopenie DPF vyžaduje pochopenie jeho dvoch základných procesov:
1. Filtračný proces

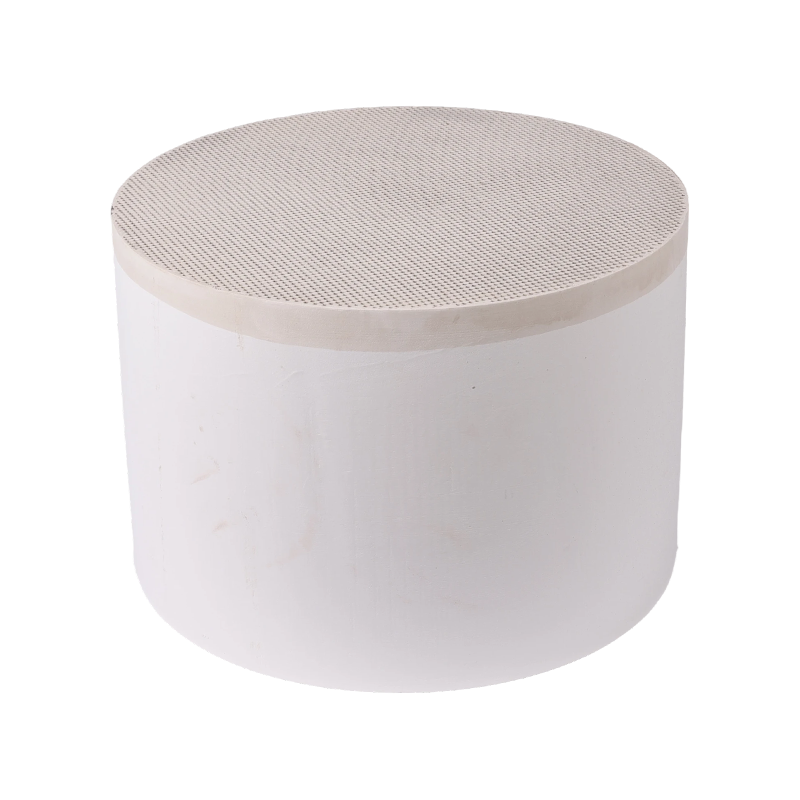

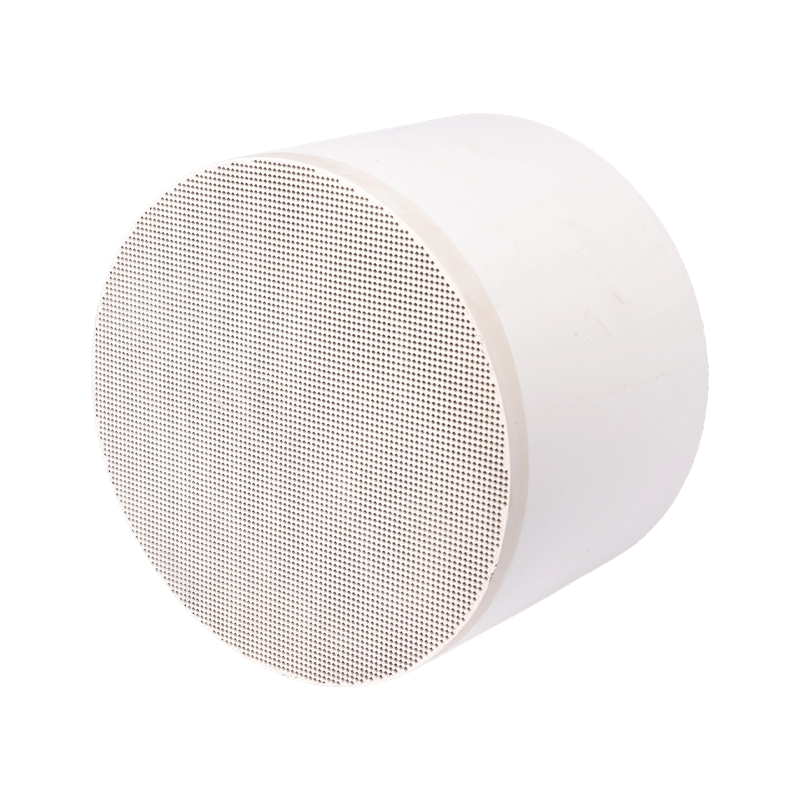

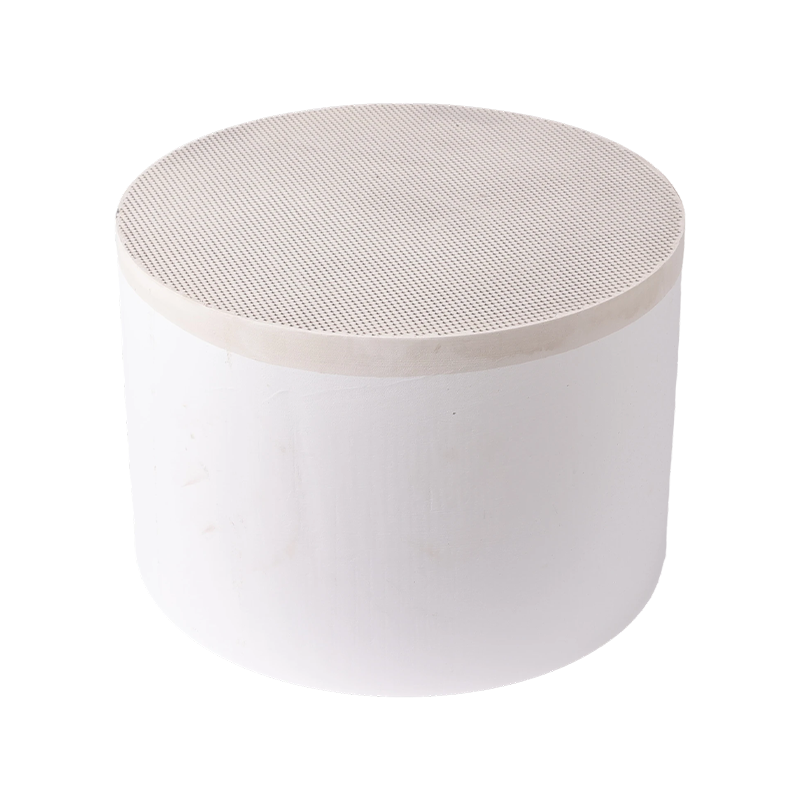

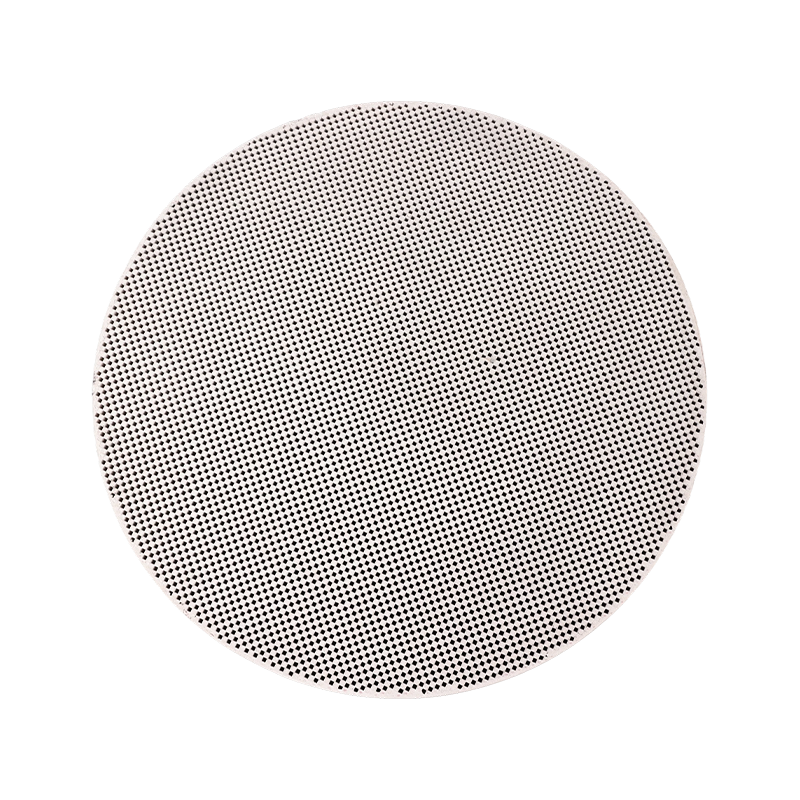

Substrát DPF je typicky voštinová štruktúra vyrobená z poréznych stien karbidu kremíka alebo kordieritu so striedajúcimi sa kanálmi blokovanými na vstupnom a výstupnom konci.
Výfukové plyny sú nútené prechádzať cez porézne steny medzi kanálmi.
Častice sa zachytávajú na stenách, pretože ich veľkosť je väčšia ako priemer pórov steny.
Tento proces je vysoko účinný s účinnosťou filtrácie sadzí viac ako 95 %.
2. Proces regenerácie
Toto je podstata technológie DPF. Ak sa sadze iba zbierajú, ale neodstraňujú, častice sa budú neustále hromadiť, čo spôsobí prudké zvýšenie protitlaku výfukových plynov, čo môže viesť k poruche motora. Zhromaždené častice sa preto musia pravidelne spaľovať, čo je proces známy ako regenerácia.
Hlavná výzva: Teplota vznietenia čistých sadzí je veľmi vysoká (okolo 550 – 600 °C), zatiaľ čo bežné teploty výfukových plynov nafty, najmä počas jazdy v meste, sa pohybujú iba v rozmedzí 150 – 300 °C a nemôžu sadze prirodzene spáliť.
Úloha katalyzátora: Primárnym účelom katalyzátora DPF je výrazne znížiť oxidačnú teplotu sadzí prostredníctvom chemických reakcií, čo umožňuje ich spálenie v rámci normálneho rozsahu teplôt výfukových plynov počas prevádzky motora.

Typy a zloženie DPF katalyzátorov
DPF katalyzátory nie sú nezávislé jednotky, ale sú integrované so substrátom DPF vo forme povlaku. Existujú tri hlavné spôsoby implementácie:
1. DPF s katalyzátorom
Toto je najbežnejší typ, kde sa povlak katalyzátora nanáša priamo na porézne steny substrátu DPF.
Substrát: Porézny karbid kremíka alebo cordierit DPF.
Povlak: Podobne ako pri DOC sa ako základný náter používa γ-oxid hlinitý s vysokým povrchom.
Aktívne komponenty:
Vzácne kovy ako platina a paládium: tieto boli hlavnými výbermi v skorých a mnohých súčasných systémoch.
Mechanizmus účinku:
Oxidácia NO na NO₂: Katalyzátor oxiduje NO vo výfukových plynoch na NO₂. NO₂ je silné oxidačné činidlo, ktoré reaguje so sadzami pri relatívne nízkych teplotách (~250–300°C): C 2NO₂ → CO₂ 2NO. Táto reakcia je kľúčom k dosiahnutiu pasívnej regenerácie.
Priama oxidácia: Pri vyšších teplotách katalyzátor tiež podporuje priamu reakciu medzi kyslíkom a sadzami.
2. Katalyzátor typu aditíva do paliva
Pri tejto metóde sa katalyzátor nenanáša na DPF, ale pridáva sa priamo do paliva vo forme aditíva na báze kovu.
Prísada: Typicky organokovové zlúčeniny céru alebo železa.
Princíp: Po spaľovaní sa kovové častice z aditíva dostávajú do DPF s výfukovými plynmi a rovnomerne sa ukladajú do vrstvy zozbieraných sadzí. Počas regenerácie tieto kovové častice pôsobia ako katalyzátory, ktoré výrazne znižujú teplotu oxidácie sadzí (až na ~450 °C).
Výhody: Katalyzátor sa rovnomerne premieša so sadzami, čím sa zabezpečí dostatočný kontakt a vysoká účinnosť regenerácie.
Nevýhody: Vyžaduje dodatočné skladovanie aditív a vstrekovacie systémy, zvyšuje náklady a zvyšky oxidu kovu sa hromadia v DPF, čo si vyžaduje pravidelné čistenie.
3. Katalytický DPF
Toto je koncept, ktorý je ľahko zameniteľný, ale dôležitý. Vzťahuje sa na integráciu funkčnosti DOC a funkčnosti DPF do jednej zložky, t. j. použitie vysokodávkového oxidačného katalyzátora (ako je platina alebo paládium) na vstupe do DPF.
Funkcia: Dokáže oxidovať CO a HC ako DOC a generovať NO₂ na pasívnu regeneráciu a zároveň zachytávať častice ako DPF.
Použitie: Bežne sa používa v kompaktných systémoch dodatočnej úpravy, kde je obmedzený priestor.

Stratégie regenerácie DPF
Prítomnosť katalyzátora DPF umožňuje nasledujúce stratégie regenerácie:
1. Pasívna regenerácia
Proces: Počas normálnej prevádzky vozidla, keď teplota výfukových plynov dosiahne určitú úroveň (napr. počas jazdy po diaľnici), DPF katalyzátor nepretržite generuje NO₂, ktorý neustále oxiduje nahromadené sadze.
Charakteristika: Tento proces je pre vodiča nepostrehnuteľný a je to najžiadanejšia metóda regenerácie. Vyžaduje si to však dostatočnú teplotu výfukových plynov a koordináciu s predradeným DOC na dodávku NO₂.
2. Aktívna regenerácia
Proces: Keď palubný počítač vozidla zistí prostredníctvom snímača rozdielu tlaku, že DPF je dostatočne zanesený a pasívna regenerácia nie je možná, systém aktívne zasiahne.
Metódy zásahu: Odložením vstreku paliva alebo vykonaním následného vstreku sa nespálené palivo dostane do DOC, podlieha oxidácii a produkuje výfukové plyny s vysokou teplotou nad 600 °C, ktoré sú potom smerované do DPF, čo umožňuje sadzi rýchlo oxidovať kyslíkom pri vysokých teplotách.
Úloha katalyzátora: V tomto režime môžu byť sadze spálené aj bez katalyzátora pri vysokých teplotách. Prítomnosť katalyzátora však znižuje požadovanú teplotu regenerácie, skracuje dobu regenerácie a znižuje spotrebu paliva.
3. Regenerácia služby
Proces: Ak je vozidlo dôsledne prevádzkované na krátke vzdialenosti alebo pri nízkej rýchlosti, ktoré bránia dokončeniu aktívnej regenerácie, servisný personál musí použiť špecializované vybavenie na vykonanie nútenej regenerácie.

Kľúčové výzvy a úvahy
1. Akumulácia popola: Prísady z motorového oleja (ako vápnik, zinok, fosfor, síra atď.) vytvárajú pri spaľovaní nehorľavý popol. Popol trvalo upcháva kanály DPF, čo spôsobuje postupné zvyšovanie protitlaku. Toto je konečný limitujúci faktor pre životnosť DPF a vyžaduje si pravidelnú demontáž, čistenie alebo výmenu (zvyčajne po niekoľkých stovkách tisíc kilometrov).
2. Otrava katalyzátorom: Látky ako síra a fosfor môžu otráviť povlak katalyzátora na DPF, čím sa zníži jeho katalytická aktivita.
3. Tepelný manažment: Regulácia teploty počas aktívnej regenerácie je kritická. Nadmerné teploty môžu spôsobiť roztavenie alebo prasknutie substrátu DPF v dôsledku tepelného namáhania.
4. Kvalita paliva: Palivo s vysokým obsahom síry môže vážne zhoršiť výkon katalyzátora a vytvárať zvýšené množstvo síranového popola.
