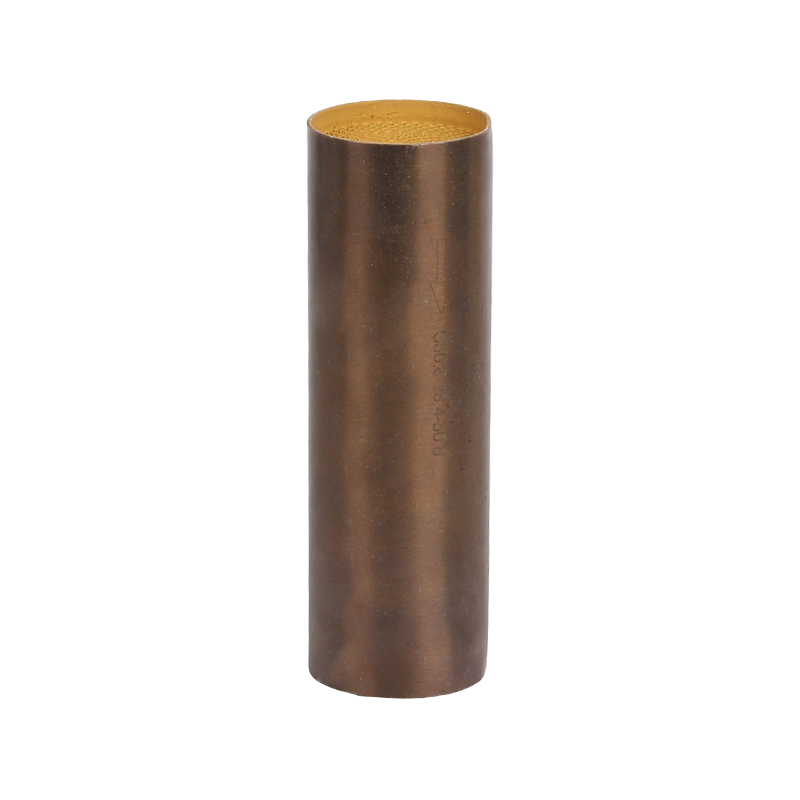

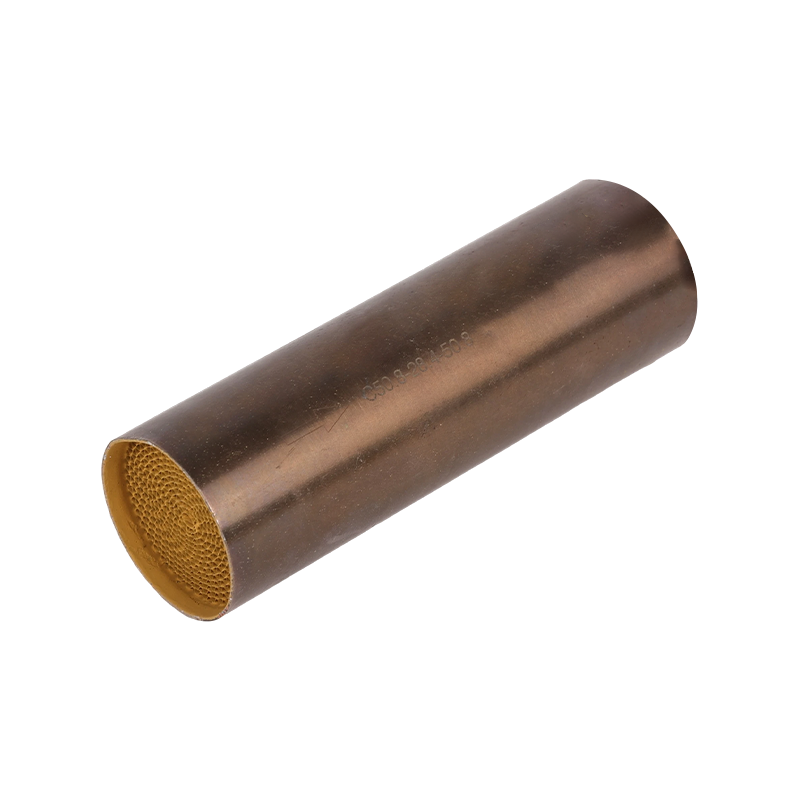

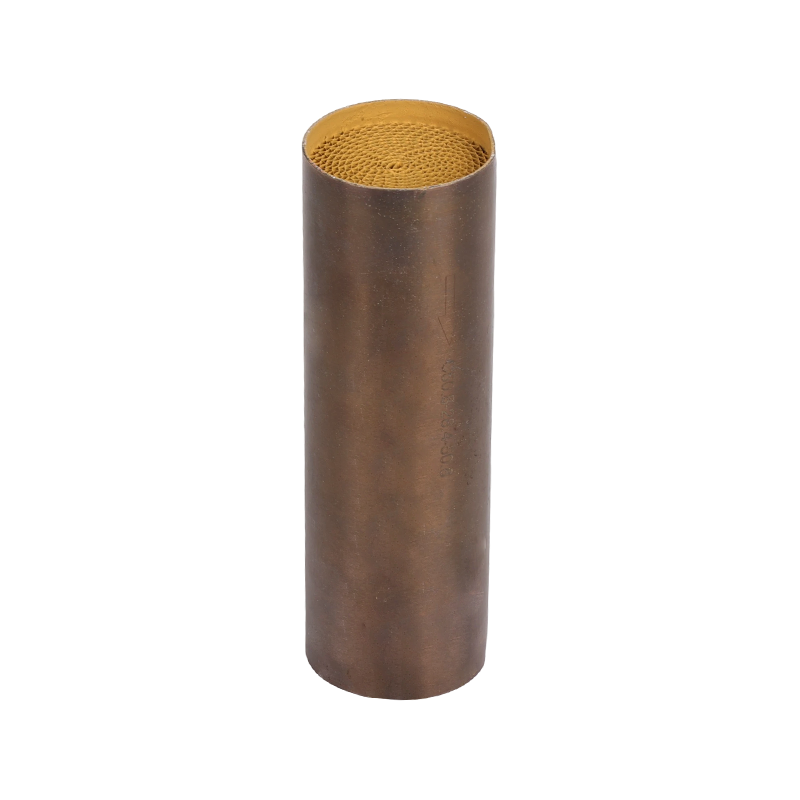

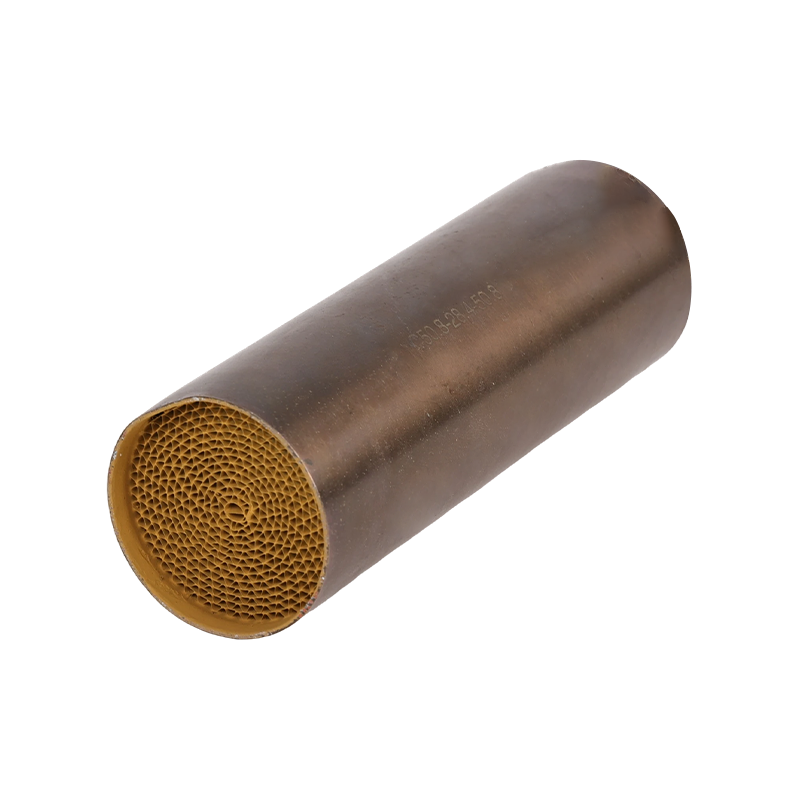

Malý kovový substrát

Základná štruktúra a výrobný proces
1. Materiál substrátu
Základný materiál: Typicky vyrobený z fólie zo zliatiny Fe-Cr-Al (železo-chróm-hliník), špeciálnej zliatiny odolnej voči vysokým teplotám.
Kľúčové vlastnosti:
Odolnosť voči vysokoteplotnej oxidácii: Pri zvýšených teplotách vytvára povrch zliatiny hustý ochranný film z α-oxidu hlinitého (α-Al₂O₃), ktorý zabraňuje ďalšej oxidácii a korózii substrátu.
Vynikajúca tepelná odolnosť: Materiál vydrží dlhšie vystavenie teplotám nad 1000°C.
Koeficient regulovanej tepelnej rozťažnosti: Pridaním stopových legujúcich prvkov možno koeficient tepelnej rozťažnosti jemne doladiť, aby sa zlepšila štrukturálna stabilita.
2. Výrobný proces
Spracovanie fólie: Fólia zo zliatiny Fe-Cr-Al sa valcuje na požadovanú hrúbku, typicky medzi 0,03 mm a 0,08 mm.

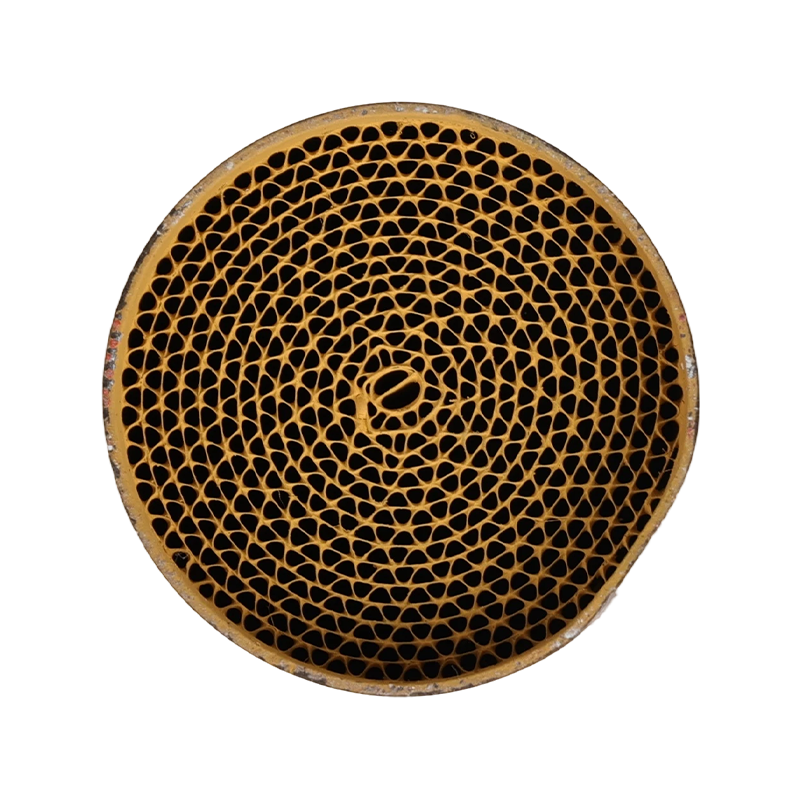

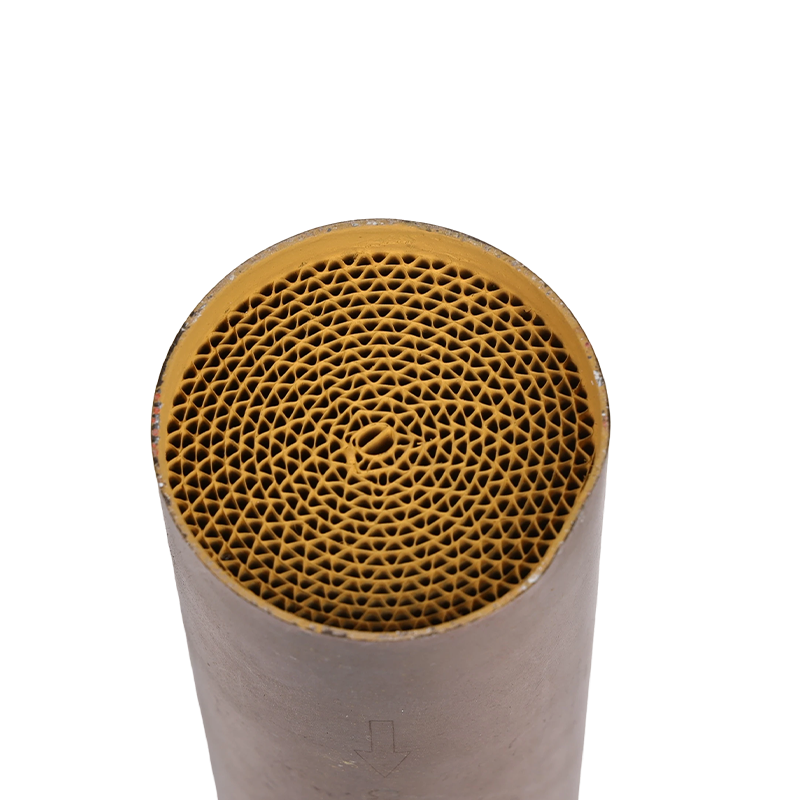

Tvarovanie a zváranie: Fólia sa striedavo tvaruje do vlnitých a plochých vrstiev, potom sa navíja do valcových alebo oválnych štruktúr. Kontaktné body sú spojené vysokoteplotným spájkovaním a vytvárajú robustný voštinový monolit s množstvom paralelných kanálov.
Aplikácia náteru: Pretože kovový povrch je hladký a chemicky inertný, priama priľnavosť náteru je obtiažna. Preto je povrch fólie podrobený predbežnej úprave - zvyčajne vysokoteplotnej oxidácii alebo pieskovaniu - aby sa vytvoril mikroskopicky zdrsnený povrch. Alternatívne môže byť vopred vytvorená aluminizovaná vrstva, aby sa zvýšila priľnavosť vrstvy washcoat.

Výnimočné výhody kovových substrátov
V porovnaní s tradičnými kordieritovými keramickými substrátmi ponúkajú kovové substráty nasledujúce pozoruhodné výhody:
1. Výnimočná mechanická pevnosť a odolnosť proti nárazu
Výhoda: Na rozdiel od keramiky kovové podklady nepraskajú pri vibráciách, tepelnom namáhaní alebo fyzickom náraze, čo zaisťuje vysokú úroveň spoľahlivosti.
Použitie: Ideálne pre náročné prevádzkové prostredia, ako sú motocykle, terénne vozidlá a stavebné stroje.
2. Extrémne tenká hrúbka steny a nízka tepelná hmotnosť
Hrúbka steny: Kovové fólie môžu byť tenké až 0,03 mm, zatiaľ čo keramické substráty majú zvyčajne hrúbku steny 0,1–0,15 mm.
Výhody:
Nízky spätný tlak: Tenšie steny zabezpečujú hladší prietok výfukových plynov a nižší odpor, čo prospieva výkonu motora.
Rýchle vypnutie: Vďaka nízkej tepelnej hmotnosti a rýchlemu ohrevu tenkých kovových stien môže katalyzátor dosiahnuť teplotu vypnutia v priebehu niekoľkých sekúnd po studenom štarte. Táto funkcia je rozhodujúca pre zníženie emisií počas fázy studeného štartu – najkritickejšieho obdobia pre kontrolu emisií.
3. Vynikajúca tepelná vodivosť
Výhoda: Teplo sa môže rýchlo prenášať cez substrát, čím sa zabezpečí rovnomerné rozloženie teploty a zabráni sa lokálnemu prehriatiu, ktoré by mohlo viesť k spekaniu katalyzátora a jeho deaktivácii. Zvýšený prenos tepla cez substrát tiež podporuje regeneráciu a urýchľuje katalytické reakcie.
4. Vynikajúca odolnosť proti tepelným šokom
Výhoda: Kovové substráty dokážu odolať náhlym teplotným výkyvom vo výfukovom systéme – ako sú rýchle prechody z vysokorýchlostnej jazdy na voľnobeh alebo počas aktívnej regenerácie DPF – bez poškodenia konštrukcie.
5. Vysoká flexibilita dizajnu
Výhoda: Kovové fólie môžu byť navinuté do rôznych tvarov (ako sú kužeľové alebo nekruhové prierezy), čo umožňuje lepšie využitie nepravidelného výfukového priestoru a umožňuje kompaktnejšie konštrukcie systému.

Nevýhody a výzvy kovových substrátov
1. Vysoké náklady: Použitie špeciálnych zliatinových materiálov a zložité výrobné procesy – najmä spájkovanie – výrazne predražujú kovové substráty ako keramické substráty.
2. Výzvy v oblasti priľnavosti náteru: Zabezpečenie, že náter pevne priľne ku kovovému povrchu pri zachovaní odolnosti pri intenzívnom tepelnom cyklovaní a vibráciách, predstavuje počas výroby veľkú technickú výzvu.
3. Limity oxidácie pri vysokej teplote: Hoci kovové substráty ponúkajú vynikajúcu tepelnú odolnosť, dlhodobé vystavenie extrémne vysokým teplotám môže spôsobiť degradáciu ochrannej oxidovej vrstvy, čo vedie k oxidácii substrátu alebo práškovaniu. Výsledkom je, že ich maximálna nepretržitá prevádzková teplota zostáva vo všeobecnosti nižšia ako u špičkových keramických materiálov.

Hlavné aplikačné scenáre
Kvôli vyššie uvedeným výhodám a obmedzeniam nie sú kovové substráty univerzálne použiteľné, ale fungujú výnimočne dobre v špecifických oblastiach, kde možno naplno využiť ich prednosti:
1. Motocyklové katalyzátory
Požiadavka: Motocyklové motory generujú intenzívne vibrácie, majú obmedzený priestor na inštaláciu a sú vysoko citlivé na hmotnosť a protitlak výfukových plynov.
Zhoda: Vysoká pevnosť, ľahká povaha, odolnosť voči vibráciám a flexibilný dizajn kovových substrátov z nich robí ideálne riešenie pre tieto podmienky.
2. Blízko viazané katalyzátory
Požiadavka: Na dosiahnutie optimálneho emisného výkonu pri studenom štarte je katalyzátor inštalovaný čo najbližšie k výfukovému potrubiu motora. Táto oblasť zažíva extrémne vysoké teploty a silné tepelné šoky.
Zhoda: Schopnosť rýchleho zhasnutia svetla a vynikajúca odolnosť kovových substrátov voči tepelným šokom ich robí ideálnymi pre aplikácie v tesnom spojení, ktoré sa často používajú v kombinácii s hlavným keramickým katalyzátorom.
3. Vysokovýkonné a športové autá
Požiadavka: Tieto vozidlá vyžadujú vysoký výkon (vyžadujúci nízky protitlak) a rýchlu odozvu na plyn.
Zhoda: Nízke protitlakové charakteristiky kovových substrátov pomáhajú maximalizovať výkon motora a odozvu.
4. Dieselové oxidačné katalyzátory (DOC)
Požiadavka: Dieselové motory majú pri studenom štarte relatívne nízke teploty výfukových plynov; DOC sa musí rýchlo rozsvietiť, aby premenil HC a CO a zároveň generoval NO₂ na podporu pasívnej regenerácie následného DPF.
Zhoda: Kovové DOC rýchlejšie dosiahnu svoju prevádzkovú teplotu, čím sa zvyšuje celková účinnosť systému riadenia emisií.
5. Katalyzátory s variabilnou geometriou a integrovanými tlmičmi
Požiadavka: Využitím ich štrukturálnej flexibility môžu kovové substráty integrovať katalytické a tlmiace funkcie alebo môžu byť tvarované tak, aby optimalizovali prietok výfukových plynov.
